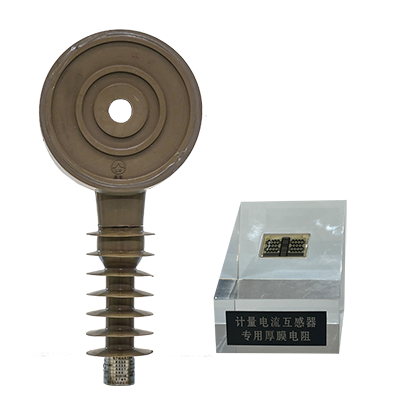

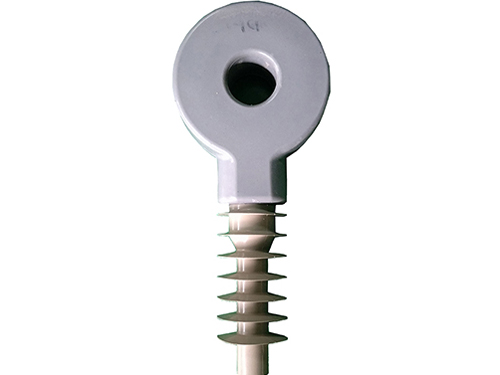

宽量程抗直流厚膜电阻电流互感器



       宽量程抗直流厚膜电阻电流互感器是由中国电力科学研究院、国网计量中心和我公司联合研发，具有绝缘结构简单，体积小，重量轻，宽量程，抗直流，无磁饱和，抗电磁干扰性能好，动态范围大，频率响应宽等特点。

       宽量程抗直流厚膜电阻电流互感器适用交流电力系统10kV以下电缆线路供电设备，用于线路电流的测量和保护，该互感器输出为电压信号，由于输出为小信号所以无需二次转换，可以直接接入二次设备。

        宽量程抗直流厚膜电阻电流互感器在低负荷1‰至超负荷200％ 均能准确计量，进一步提高了计量精度，为用户降损增效。

   互感器和电能表均可单独采购和检定。

技术参数

最高电压	12 kV
额定电压	10 kV
额定频率	50±0.5 Hz
额定一次电流	15，40，100，600，800,1000A
额定二次输出	4V
额定动稳定电流峰值	12.5kA/25 kA
额定短时热电流有效值	45kA
准确度等级	0.2S 级
